Untuk membuat filter mangan zeolit atau filter karbon aktif dapat menggunakan bahan sesuai dengan material yang ada misalnya dari plat/pipa besi, pipa PVC ataupun bahan lainnya. Sebagai contoh misalnya, untuk pembuatan filter dari bahan pipa PVC, kebutuhan bahan yang digunakan untuk membuat satu unit filter Mangan Zeolit atau filter karbon Aktif antara lain seperti pada Tabel 2 di bawah ini.
Bahan Yang Digunakan
Tabel 2. Kebutuhan bahan untuk
pembuatan satu unit filter air.
| No | Bahan | Unit | Jumlah |
| 1 | Pipa PVC, diameter 8 inc | meter | 1,2 |
| 2 | Dop (tutup) PVC 8 inc | buah | 2 |
| 3 | CO PVC 3 inc | buah | 2 |
| 4 | Stop Kran, 3/4" | buah | 5 |
| 5 | Knee 3/4", PVC | buah | 4 |
| 6 | Sambungan T 3/4", PVC | buah | 4 |
| 7 | Strainer | buah | 2 |
| 8 | Sock Drat Dalam 3/4", | buah | 2 |
| 9 | Sock Drat luar 3/4", PVC | buah | 10 |
| 10 | Water Mur | buah | 2 |
| 11 | Lem Epoxy | buah | 2 |
| 12 | Lem PVC (kaleng) | buah | 1 |
| 13 | Dempul | kg | 1 |
| 14 | Amplas | lembar | 5 |
| 15 | Pipa PVC 3/4" | batang | 1 |
| 16 | Batang Las | batang | 7 |
| 17 | Cat pilox | kaleng | 2 |
| 18 | Seal Tape | buah | 5 |
| 19 | Kerikil diameter 5-8 mm | liter | 3 |
| 20 | Pasir Silika | kg | 20 |
| 21 | Mangan Zeolit | Kg | 20 |
| 22 | Karbon Aktif | Kg | 10 |
Cara Pembuatan
1. Pipa PVC 8"
dipotong dengan panjang 1 - 1,2 meter.
2. Pada salah satu
sisi yang sama, pipa PVC 8" tersebut dilubangi, diameter lubang 3 inci,
untuk tempat memaang CO nya. Jarak pusat lubang yakni 15 Cm dari ujung-ujung
pipa.
3. Selanjutnya dibuat
satu buah lubang pada sisi yang sama (tegak lurus pusat lubang untuk CO). Jarak
pusat lubang masing-masing 10 Cm dari ujung pipa bagian bawah, diameter lubang +
1 inci. Lihat Gambar 2. Lubang ini untuk memasang fiiting untuk pipa air olahan
dan untuk memasang sarangan (strainer) bagian bawah.
 |
Gambar 2. Letak CO, lubang pemasukan,
pengeluaran air, dop dan sarangan.
4. CO dipasang pada
lubang yang telah dibuat dan dilas denga menggunakan las PVC, dan diusahakan
agar kuat dan tidak bocor.
5. Salah satu Dop
(tutup) PVC 8" dilubangi pada bagian tengahnya dengan diameter 3/4 ",
dan dipasang sock drat luar dan sock drat dalam, kemudian dilas dengan las PVC
agar kuat menahan tekanan pompa. Dop tersebut dipasang pada bagian atas filter.
Dop atas ersebut juga berfungsi untuk tempat memasang sarangan atas.
6. Setelah pemasangan
CO dan sarangan bagian bawah pada pipa filter 8" seselai, dilanjutkan
dengan pemasangan dop bawah. Untuk dop bawah dipilh bentuk yang rata agar
filter dapat berdiri dengan leluasa. Cara pemasangan dop bawah yakni dengan
menggunakan lem PVC dan setelah kering baru dilas dengan las PVC agar kuat
menahan tekanan pompa.
7. Setelah pemasangan
dop (tutup) bawah selesai, dilanjutkan dengan pemasangan dop atas yang dilengkapi
dengan sarangan (srainer).

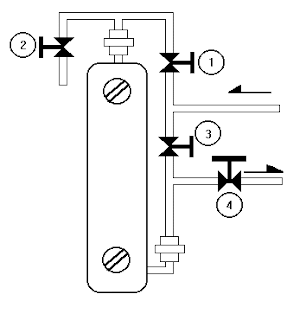

8. Setelah pemasangan
dop atas dan dop bawah selesai, dilanjutkan dengan pemasangan kran-kran
pengatur aliran masuk, aliran keluar dan kran untuk pencucian balik (back
wash). Untuk filter tunggal pemasangan perpipaan dan kran pengatur dilakukan
seperti pada Gambar 3.
=====
